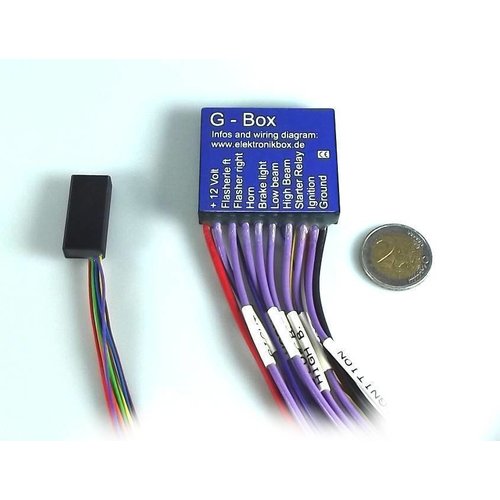

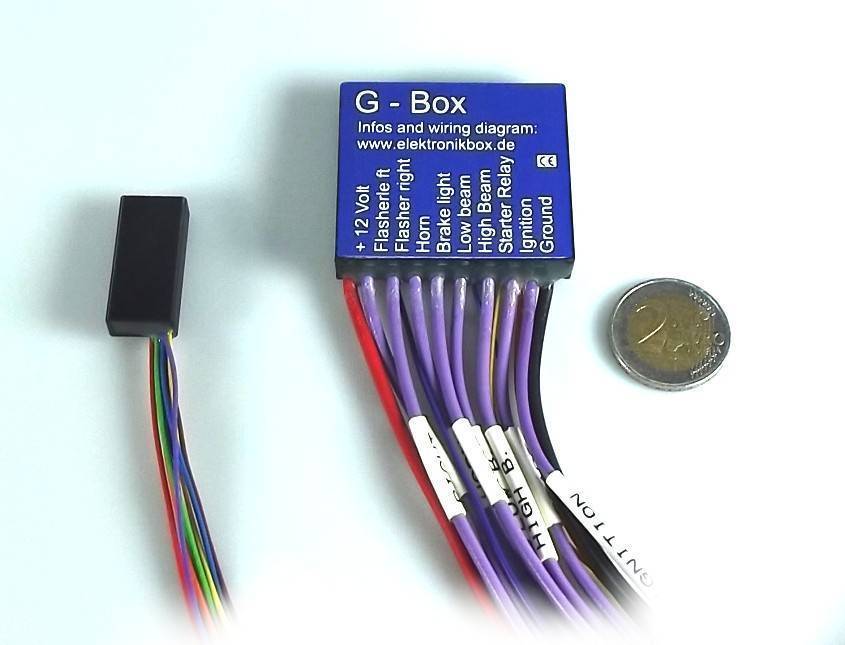

Elektronikbox Version G mit Griffstangenadapter.
Die G-Box ist mit 1 Lenkstangenadapter (G) oder mit 2 Lenkstangenadaptern (G2) erhältlich. Es steuert die wichtigsten elektrischen Funktionen mit Drucktasten an Ihrem Motorrad von einer zentralen Stelle aus. Die Electronicbox bietet folgende Funktionen:
Lichtsteuerung mit Schalter und Taster möglich
Lichtsteuerung
Kontrolle der Blinker
Notblitzfunktion
2 x blinkt bei eingeschalteter Zündung
Blinkfunktion mit automatischer Aus
Kontrolle des Horns
Steuerung der Starterrelais
Kontrolle der Motorstoppfunktion mit 1 oder 2 möglich
Alarmschalter Eingang
Bremslichtsteuerung
Steuerung aus Neutral - und Standschalter möglich.

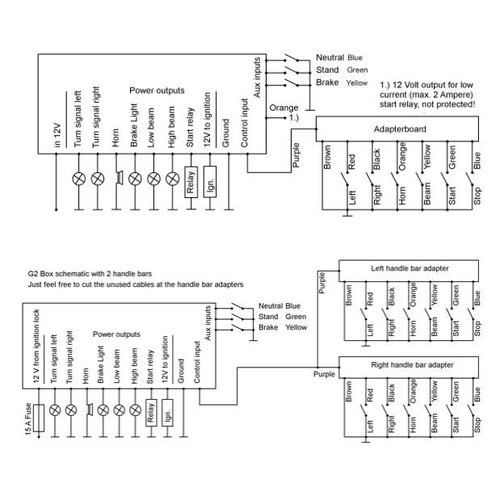

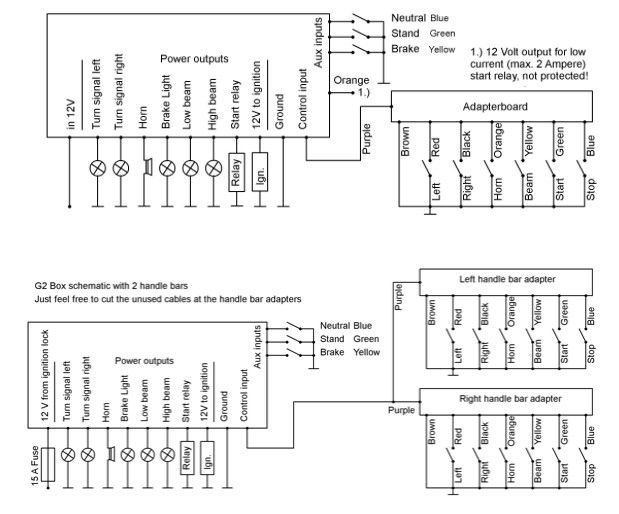

8 Status LEDs auf der Kabelseite für eine einfache und schnelle Verkabelungsprüfung. ebox_h_shema
Ein Adapter in der Griffstange wird mit den Drucktasten verbunden und ein dünnes Einzelkabel verbindet den Adapter mit der Elektronikbox. 8 Status LED, verbunden mit den Ausgängen ermöglichen eine einfache Installation und Kontrolle. Die meisten Funktionen können ohne Probleme vom Benutzer geändert werden. Halten Sie einfach den Hupentaster gedrückt, während Sie die 12V einschalten, und die Box befindet sich nach dem Loslassen der Taste im Programmiermodus. Ein kurzer Blitz zeigt diesen Status an. Sie können die Funktion ändern, indem Sie die linke oder rechte Anzeigetaste drücken. Mit einem weiteren Druck auf den Hupentaster wechseln Sie in den nächsten Programmmodus. Die Indikatoren werden 2 Mal angezeigt, um Ihnen den Status anzuzeigen. Folgende Optionen sind möglich: Die meisten Funktionen können vom Benutzer einfach geändert werden. Halten Sie einfach den Hupentaster gedrückt, während Sie die 12V einschalten, und die Box befindet sich nach dem Loslassen der Taste im Programmiermodus. Ein kurzer Blitz zeigt diesen Status an. Sie können die Funktion ändern, indem Sie die linke oder rechte Anzeigetaste drücken. Die Anzeigen blinken zweimal, um Ihnen die neue Programmoption anzuzeigen. Folgende Optionen sind möglich:

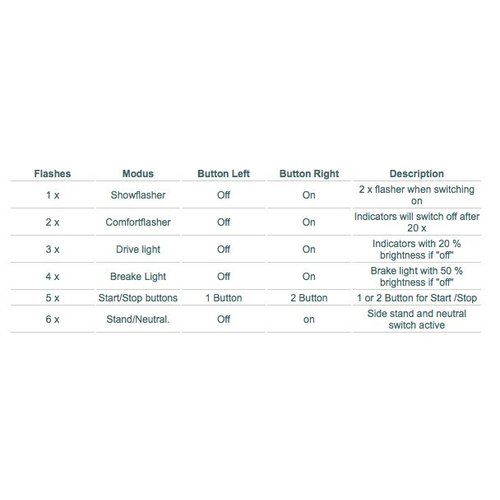

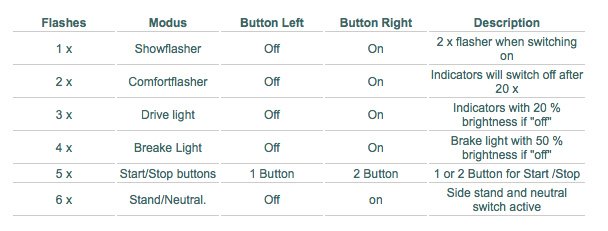

Blitzt
Modus
Schaltfläche links
Schaltfläche rechts
Beschreibung
1 x Showflasher Aus Ein 2 x Blinker beim Einschalten
2 x Comfortflasher Off On Indikatoren werden nach 20 x ausgeschaltet
3 x Fahrlicht Aus Ein Anzeigen mit 20% Helligkeit, wenn ausgeschaltet
4 x Bremslicht Aus Ein Bremslicht mit 50% Helligkeit, wenn ausgeschaltet
5 x Start / Stop-Tasten 1 Taste 2 Taste 1 oder 2 Taste für Start / Stop
6 x Stand / Neutral. Aus auf Seitenständer und Neutralschalter aktiv
Die Funktionen werden im E-EPROM geschrieben und können jederzeit geändert werden. Bitte beachten Sie, dass Sie die Box für mindestens 3 Sekunden ausschalten müssen, um die internen Kondensatoren zu entladen, bevor Sie die Einstellungen erneut ändern können.

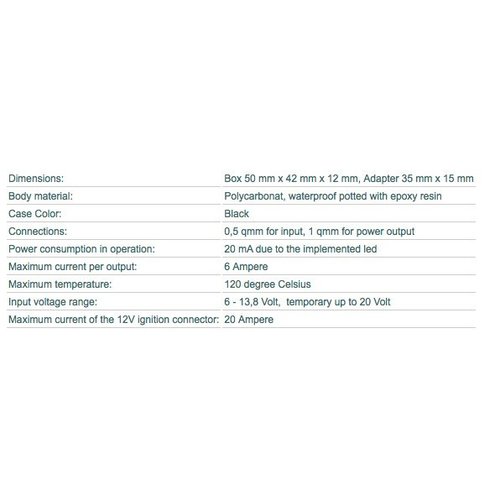

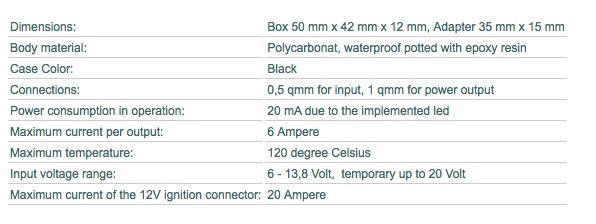

Maße:
Box 50 mm x 42 mm x 12 mm, Adapter 35 mm x 15 mm
Körpermaterial:
Polycarbonat, wasserdicht mit Epoxidharz vergossen
Gehäusefarbe:
Schwarz
Verbindungen:
0,5 qmm für Eingang, 1 qmm für Ausgangsleistung
Stromverbrauch im Betrieb:
20 mA aufgrund der implementierten LED
Maximale Temperatur:
120 Grad Celsius
Eingangsspannungsbereich:
6 - 13,8 Volt, kurzzeitig bis 20 Volt
Maximaler Strom des 12V Zündsteckers:
20 Ampere
